夜夜欢性恔真人免费视频丨免费精品人在线二线三线区别丨亚洲色婷婷一区二区三区丨免费精品国产人妻国语色戒丨欧美人与动牲交免费观看网

1、什么是高溫高壓腐蝕測試？高溫高壓腐蝕測試的目的是什么？高溫高壓腐蝕測試的應(yīng)用范圍有哪些？

高溫高壓腐蝕測試是指在高溫高壓環(huán)境中，與腐蝕和拉應(yīng)力（殘留的、外加的）有關(guān)的一種金屬開裂試驗。高溫高壓腐蝕測試的目的是檢測在高溫高壓環(huán)境下，壓力容器、法蘭、閥門、焊縫、鑄件、鍛件等的腐蝕性能。高溫高壓腐蝕測試的應(yīng)用范圍有石油管道行業(yè)、鍋爐廠、液化氣罐廠等。

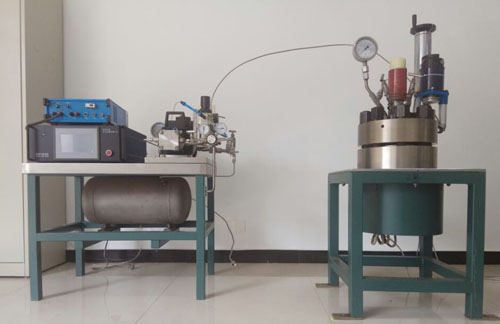

高溫高壓腐蝕試驗裝置示意圖如下：

2、高溫高壓腐蝕測試的相關(guān)標準有哪些？

ASTM G111-1997(2013) 高溫或高壓環(huán)境中或高溫高壓環(huán)境中的腐蝕試驗標準指導(dǎo)

NACE TM0177-2005 硫化氫環(huán)境中抗金屬硫化物應(yīng)力開裂和應(yīng)力腐蝕開裂的實驗室測試

ASTM G39-99（2005）曲梁應(yīng)力腐蝕試樣制備和使用的標準實施規(guī)程

ISO 7539-2011 金屬和合金的腐蝕 應(yīng)力腐蝕試驗

GB/T4157-2006 金屬在硫化氫環(huán)境中抗特殊形式環(huán)境開裂實驗室試驗

3、高溫高壓腐蝕測試標準的要點有哪些？

（1）ASTM G111-1997(2013) 高溫或高壓環(huán)境中或高溫高壓環(huán)境中的腐蝕試驗標準指導(dǎo)

（2）NACE TM0177-2005 硫化氫環(huán)境中抗金屬硫化物應(yīng)力開裂和應(yīng)力腐蝕開裂的實驗室測試

加力方式：A法 單軸拉伸；B法 彎梁法；C法 C型環(huán)法；D法 雙懸臂梁法；四點彎曲法試樣要求：A法分為直徑6.35mm，試樣長度≥100mm，工作段應(yīng)長25.4mm，每組3個試樣；當直徑為3.81mm，試樣長度≥100mm，工作段25.4mm，每組3個試樣。

B法：三點彎曲 67.3mm*4.57mm*1.52mm

C法：外徑≥15.9mm，每組3個樣

D法：110mm*30mm*10mm；每組3個樣品

四點彎曲法：長110mm-130mm，寬15mm-50mm，厚度客供，每組3個樣

試驗溶液：溶液A 5wt%NaCl+0.5wt%CH₃COOH;

溶液B: 5%wtNaCl+2.5wt%CH₃COOH+0.41wt%CH₃COONa

溶液C: 0.4g/LCH₃COONa+NaCI (服役環(huán)境)

溶液D: 5wt%NaCl+0.4wt%CH₃COONa

試驗溫度壓力：24℃±3℃（方法D: 24℃±1.7℃），常壓或高溫高壓

試驗周期：方法A、B、C時間為720h；方法D由客戶決定

試驗結(jié)果表示：A法和C法是觀察是否有裂紋、斷裂；方法B：臨界應(yīng)力Sc；方法D；臨界應(yīng)力強度因子

（3）GB/T4157-2006 金屬在硫化氫環(huán)境中抗特殊形式環(huán)境開裂實驗室試驗的比較

加力方式：A法 拉伸試驗；B法 彎梁法；C法 C形環(huán)法；D法 雙懸臂梁法

試樣要求：A法分為直徑（6.35±0.13）mm，試樣長度≥100mm，工作段應(yīng)長25.4mm，每組3個試樣；當直徑為（3.81±0.05）mm，試樣長度≥100mm，工作段25.4mm，每組3個試樣。

B法：兩點彎曲寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm，每組3個樣

C法：外徑≥15mm，每組3個樣

D法：常規(guī)樣品110mm*30mm*10mm；薄樣品T≥4.76mm；每組3個樣品每組3個樣品

試驗溶液：溶液A 為5wt%NaCl+0.5wt%CH₃COOH;

溶液B為5%wtNaCl+0.23wt%CH₃COOH+0.4wt%CH₃COONa

溫度壓力：24℃±3℃，常壓或高溫高壓

試驗周期：720h

試驗結(jié)果評定：試驗斷裂或完成720h后，在放大10倍下目測觀察工作段裂紋

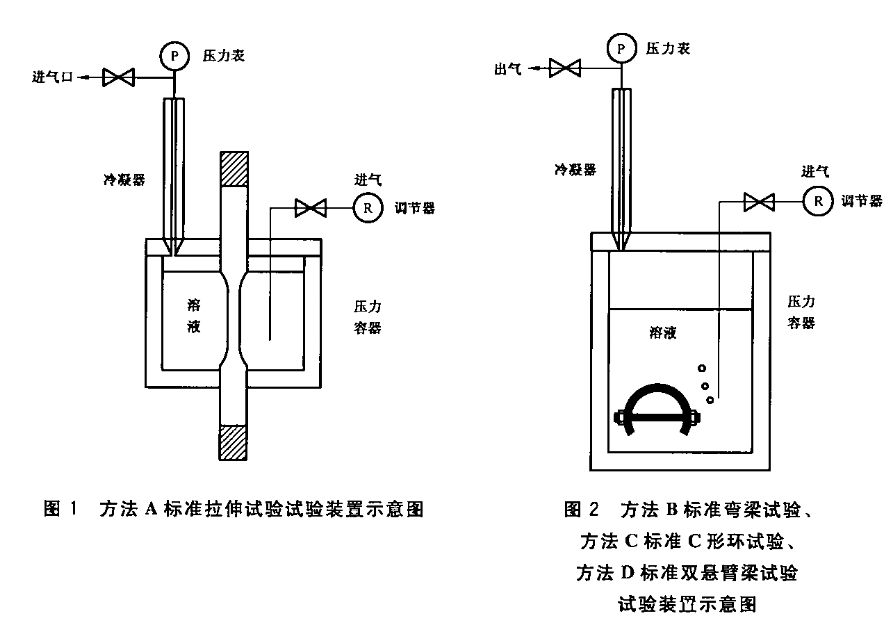

試驗裝置如下圖：
